Gedämpfte Soft-Closing Scharniere
- Funktion gewährleistet bis 115°.
- Nicht über 115° verwenden! Andernfalls kann der interne Mechanismus zerstört werden.
- Bitte einen Türstopper verwenden um ein Überdrehen über den maximalen Winkel hinaus zu verhindern.
- Bitte nicht gegen die Tür drücken in Dämpfungsrichtung um die Bewegung zu beschleunigen. Das kann das Produkt beschädigen.
- Bei einem kleinen Öffnungswinkel tritt kein Dämpfungseffekt auf.
- Drehmoment (pro Paar): 10 bis 14 N.m.
- Drehmoment Berechnung: Drehmoment (N.m) = H (m) x 1/2 x W (kg) x 9.8 mit:
• H = Türhöhe in Meter.
• W = Türgewicht in Kilogramm.
- Temperaturbereich: 0 bis +40°C.
- 2 Dämpfungsrichtungen:
• Art.-Nr. 54-7-3543: Dämpfungseffekt wenn das Scharnier öffnet (siehe Pfeil in Zeichnung).
• Art.-Nr. 54-7-3544: Dämpfungseffekt wenn das Scharnier schließt (nicht dargestellt).

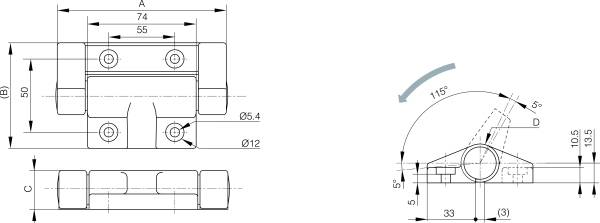

- Einbaubeispiele: Siehe Zeichnungen.

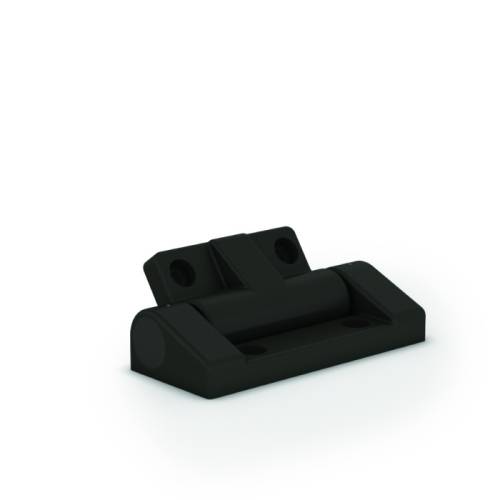

Gedämpftes Soft-Closing Scharnier aus Polymer
- Gedämpftes Soft-Closing Scharnier: Verhindert ein Zuschlagen des Deckels- Funktion gewährleistet bis 115°.
- Nicht über 115° verwenden! Andernfalls kann der interne Mechanismus zerstört werden.
- Bitte einen Türstopper verwenden um ein Überdrehen über den maximalen Winkel hinaus zu verhindern.
- Bitte nicht gegen die Tür drücken in Dämpfungsrichtung um die Bewegung zu beschleunigen. Das kann das Produkt beschädigen.
- Bei einem kleinen Öffnungswinkel tritt kein Dämpfungseffekt auf.
- Drehmoment (pro Paar): 10 bis 14 N.m.
- Drehmoment Berechnung: Drehmoment (N.m) = H (m) x 1/2 x W (kg) x 9.8 mit:
• H = Türhöhe in Meter.
• W = Türgewicht in Kilogramm.
- Temperaturbereich: 0 bis +40°C.
- 2 Dämpfungsrichtungen:
• Art.-Nr. 54-7-3543: Dämpfungseffekt wenn das Scharnier öffnet (siehe Pfeil in Zeichnung).
• Art.-Nr. 54-7-3544: Dämpfungseffekt wenn das Scharnier schließt (nicht dargestellt).
- Einbaubeispiele: Siehe Zeichnungen.
