Cerniere a molla con nocche laminate

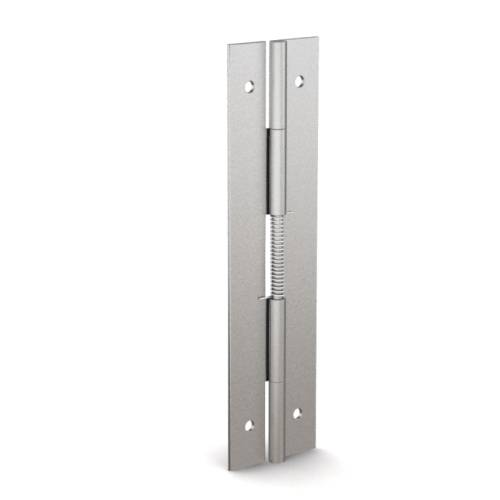

Cerniere a molla lunghe 75 mm - forate
Forza della molla di apertura: M(0°): 0,12 Nm / M(90°): 0,09 Nm / M(180°): 0,06 Nm
| Axial load | Radial load | Load with 90° angle | |
|---|---|---|---|
| Tensile tests |  |
 |
 |
| References | Maximum load (N) | Maximum load (N) | Maximum load (N) |
| 71-1-3305 | 1210 | 1180 | 940 |
| 71-1-3582 | 1740 | 1430 | 1130 |
I valori indicati sono tratti da test effettuati da PINET nelle condizioni indicate nel link sottostante. Questo non sostituisce in alcun modo i calcoli o i test di convalida che il cliente deve eseguire sulla propria applicazione con la cerniera.
