Cerniere a molla con nocche laminate
Cerniere a molla lunghe 50 mm
Forza della molla di apertura: M(0°): 1,5 Nm / M(90°): 1,1 Nm / M(180°): 0,65 Nm Forza della molla di chiusura: M(0°): 0,25 Nm / M(90°): 0,65 Nm/M(180°): 1,1 Nm
| Carica Axiale | Carico radiale | Carico con angolo di 90° | |
|---|---|---|---|
| Test di trazione |  |
 |
 |
| Referenze | Carico massimo (N) | Carico massimo (N) | Carico massimo (N) |
| 71-1-3519 | 3746 | 1564 | 1635 |
| 71-1-3619 | 3746 | 1564 | 1635 |
| 71-1-3856 | 2110 | 1030 | 610 |
| 71-1-3857 | 2110 | 1030 | 610 |
| 71-1-3553 | 2830 | 2780 | 2860 |
| 71-1-3586 | 2830 | 2780 | 2860 |
I valori indicati sono tratti da test effettuati da PINET nelle condizioni indicate nel link sottostante. Questo non sostituisce in alcun modo i calcoli o i test di convalida che il cliente deve eseguire sulla propria applicazione con la cerniera.
Cerniere a molla lunghe 50 mm

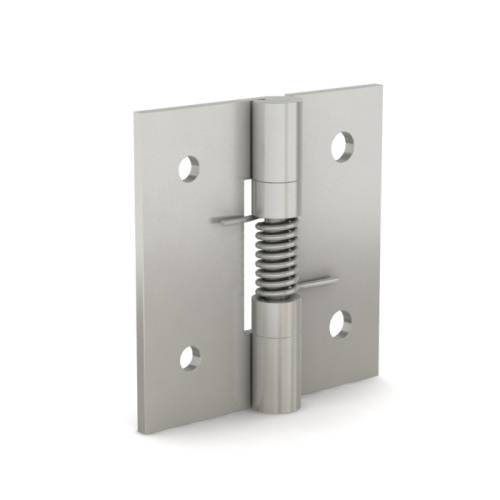

riferimento : 71-1-3519
| Quantità | Prezzo unitario |
| 2358 | 6.16 € IVA esclusa |
Per ordinare, accedi o crea un account cliccando su
AccediCerniere a molla lunghe 50 mm

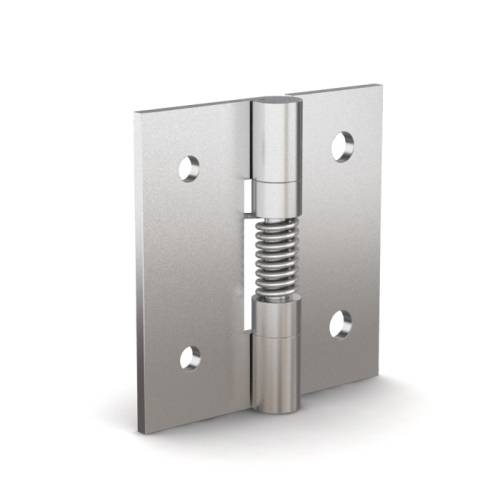

riferimento : 71-1-3619
| Quantità | Prezzo unitario |
| 2758 | 6.56 € IVA esclusa |
Per ordinare, accedi o crea un account cliccando su
AccediCerniere a molla lunghe 50 mm
riferimento : 71-1-3856
| Quantità | Prezzo unitario |
| 425 | 12.2 € IVA esclusa |
Per ordinare, accedi o crea un account cliccando su
AccediCerniere a molla lunghe 50 mm
riferimento : 71-1-3857
| Quantità | Prezzo unitario |
| 415 | 12.33 € IVA esclusa |
Per ordinare, accedi o crea un account cliccando su
AccediCerniere a molla lunghe 50 mm
riferimento : 71-1-3553
| Quantità | Prezzo unitario |
| 1461 | 17.71 € IVA esclusa |
Per ordinare, accedi o crea un account cliccando su
AccediCerniere a molla lunghe 50 mm

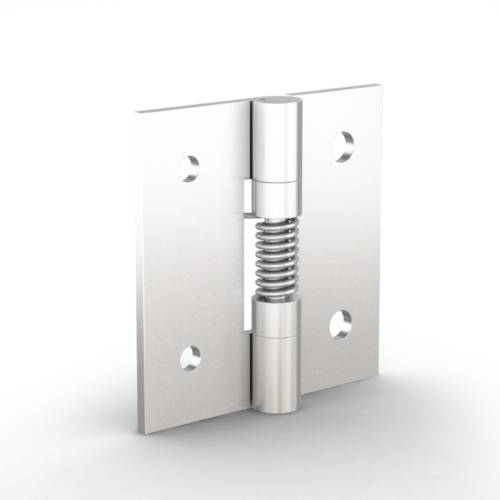

riferimento : 71-1-3586
| Quantità | Prezzo unitario |
| 25 | 17.71 € IVA esclusa |
Per ordinare, accedi o crea un account cliccando su
Accedi
