Cerniere quadrate

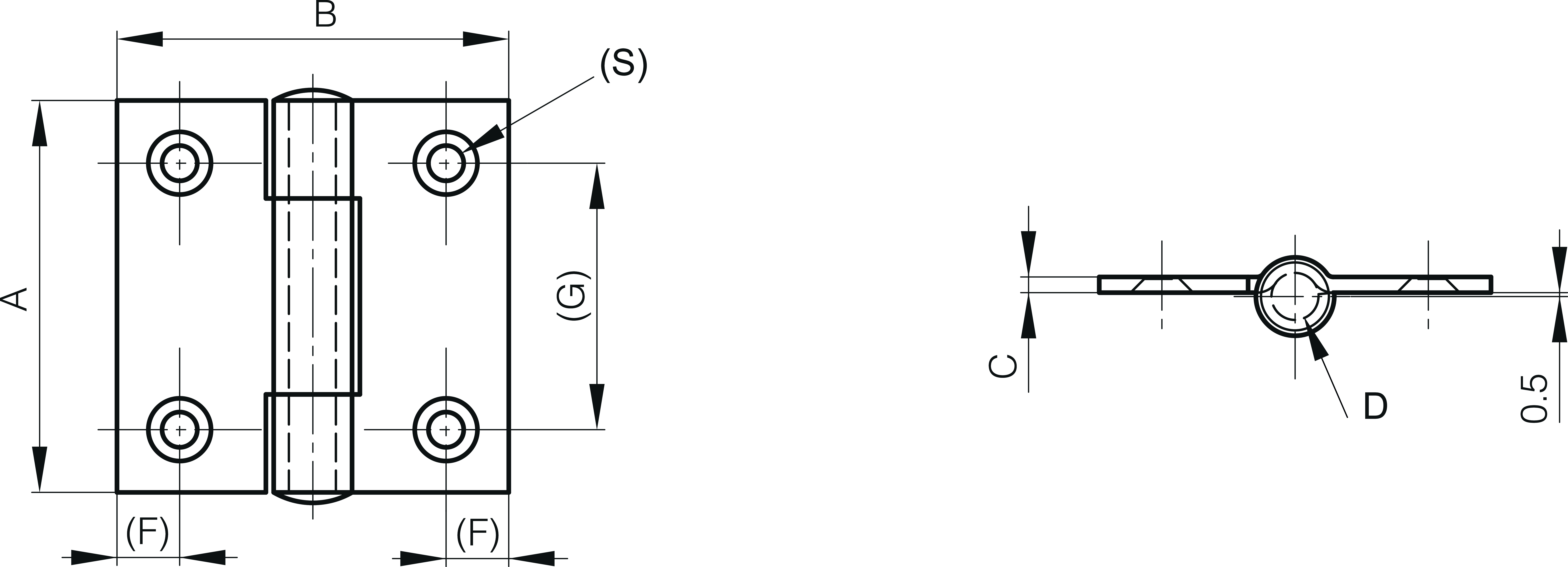

Cerniere quadre con due ali disassate e perno rivettato - a 4 fori
Perno rivettato.
| Carica Axiale | Carico radiale | Carico con angolo di 90° | |
|---|---|---|---|
| Test di trazione |  |
 |
 |
| Referenze | Carico massimo (N) | Carico massimo (N) | Carico massimo (N) |
| 52-1-3609 | 6710 | 4580 | 5470 |
| 52-1-3611 | 8030 | 5290 | 5151 |
| 52-1-3872 | 5780 | 5510 | 5020 |
| 52-1-3709 | 7186 | 5328 | 5086 |
| 52-1-3873 | 10408 | 5632 | 5604 |
I valori indicati sono tratti da test effettuati da PINET nelle condizioni indicate nel link sottostante. Questo non sostituisce in alcun modo i calcoli o i test di convalida che il cliente deve eseguire sulla propria applicazione con la cerniera.
Cerniere quadre con due ali disassate e perno rivettato - a 4 fori
riferimento : 52-1-3609
| Quantità | Prezzo unitario |
| 2947 | 10.29 € IVA esclusa |
Per ordinare, accedi o crea un account cliccando su
AccediCerniere quadre con due ali disassate e perno rivettato - a 4 fori
riferimento : 52-1-3611
| Quantità | Prezzo unitario |
| 677 | 12.22 € IVA esclusa |
Per ordinare, accedi o crea un account cliccando su
AccediCerniere quadre con due ali disassate e perno rivettato - a 4 fori
riferimento : 52-1-3613
| Quantità | Prezzo unitario |
| 1687 | 13.95 € IVA esclusa |
Per ordinare, accedi o crea un account cliccando su
AccediCerniere quadre con due ali disassate e perno rivettato - a 4 fori
riferimento : 52-1-3872
| Quantità | Prezzo unitario |
| 75 | 13.25 € IVA esclusa |
Per ordinare, accedi o crea un account cliccando su
AccediCerniere quadre con due ali disassate e perno rivettato - a 4 fori
riferimento : 52-1-3709
| Quantità | Prezzo unitario |
| 1125 | 15.46 € IVA esclusa |
Per ordinare, accedi o crea un account cliccando su
AccediCerniere quadre con due ali disassate e perno rivettato - a 4 fori
riferimento : 52-1-3873
| Quantità | Prezzo unitario |
| 105 | 17.68 € IVA esclusa |
Per ordinare, accedi o crea un account cliccando su
Accedi
