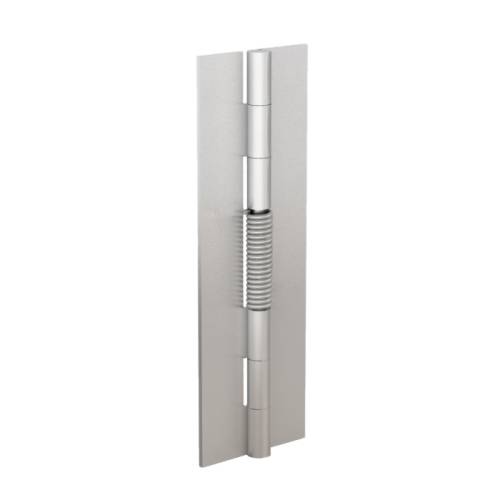

Cerniere a molla con nocche laminate
Cerniere di chiusura a molla lunghe 120 mm
Forza della molla di chiusura: M(0°): 0,28 Nm / M(90°): 0,56 Nm / M(180°): 0,85 Nm Molla in acciaio inossidabile.
NS
Articles non stockés
| Axial load | Radial load | Load with 90° angle | |
|---|---|---|---|
| Tensile tests |  |
 |
 |
| References | Maximum load (N) | Maximum load (N) | Maximum load (N) |
| 71-1-3863 | 5420 | 1970 | 1680 |
| 71-1-3796 | 10340 | 4110 | 4590 |
| 71-1-3888 | 5420 | 1970 | 1680 |
| 71-1-3880 | 10340 | 4110 | 4590 |
I valori indicati sono tratti da test effettuati da PINET nelle condizioni indicate nel link sottostante. Questo non sostituisce in alcun modo i calcoli o i test di convalida che il cliente deve eseguire sulla propria applicazione con la cerniera.
