Unsichtbare Scharniere für innenliegende Türen

Unsichtbare Scharniere

Das Sortiment an unsichtbaren Scharnieren für eingelassene Türen umfasst einfache unsichtbare Scharniere, unsichtbare Scharniere mit Feder, unsichtbare Scharniere mit Friktion, Mehrgelenkscharniere, 3D-verstellbare Scharniere, unsichtbare Scharniere mit herausnehmbarem Stift, unsichtbare Schwerlastscharniere und unsichtbare, anschweißbare Stiftscharniere mit Federrückstellung. Diese unsichtbaren Scharniere für innenliegende Türen haben je nach Scharnier einen maximalen Öffnungswinkel von 180°. Unsere unsichtbaren Scharniere können mit einem 16er-Vierkant für 20 mm und 26 mm dicke Türen verstärkt werden. Wir bieten Ihnen verschiedene Materialien an: Stahl, Edelstahl 1.4301 und Zamak. Unsichtbare Scharniere werden für Paketkästen, Anwendungen im Innenbereich, vertikale und horizontale Anwendungen verwendet. Unsichtbare Scharniere sind ein gutes Mittel, um eine Anwendung sicher zu machen, da das Scharnier von außen nicht zugänglich ist.

Unsichtbares Scharnier mit Friktion 90° Öffnungswinke
Picto 1 Picto 2 Picto 3

Unsichtbares Scharnier mit Friktion 90° Öffnungswinke

Das Drehmoment (0,7Nm) kann zwischen -20% und +40% variieren.
Nur für den Einsatz im Innenbereich geeignet.
Kann sowohl für horizontale als auch für vertikale Anwendung verwendet werden.
Zyklenfestigkeit: 20 000 Zyklen.
Hauptsächlich hergestellt aus Edelstahl, für eine vollständige Beschreibung der Materialien, bitte kontaktieren Sie uns.

Unsichtbares Scharnier mit Feder - 95° Öffnungswinkel
Picto 1 Picto 2 Picto 3 Picto 4 Picto 5

Unsichtbares Scharnier mit Feder - 95° Öffnungswinkel

Unsichtbare Scharniere mit 2 Positionen:
- Schließstellung: Tür bleibt in einem Winkel von 10° offen.
- Öffnungsstellung: Tür öffnet bis zu 95°.
Schließen der Tür durch Federwirkung und Tür bleibt leicht geöffnet.
Anwendungen für Paketbox:
- Die Tür öffnet sich automatisch nach der Codeeingabe.
- Tür bleibt nicht in öffnender Position.

Unsichtbares Scharnier ohne Feder - 95° Öffnungswinkel
Picto 1 Picto 2 Picto 3 Picto 4

Unsichtbares Scharnier ohne Feder - 95° Öffnungswinkel

Unsichtbares Scharnier mit Öffnungswinkel 180°
Picto 1 Picto 2 Picto 3

Unsichtbares Scharnier mit Öffnungswinkel 180°

Unsichtbares Mehrgelenkscharnier und Öffnungswinkel 180°
Picto 1 Picto 2

Unsichtbares Mehrgelenkscharnier und Öffnungswinkel 180°

Gelenkarm und Stifte : Edelstahl 1.4301 und 1.4305 oder Stahl.
Weitere Informationen finden Sie auf unserer Website.

Unsichtbares Friktions-scharnier mit Öffnungswinkel 180°
Picto 1 Picto 2 Picto 3

Unsichtbares Friktions-scharnier mit Öffnungswinkel 180°

180° Öffnungswinkel.
Freier Halt für Sicherheit.
Maximales Drehmoment von 5 Nm für ein Scharnier (Bei geschlossenem Deckel). Das Drehmoment nimmt mit zunehmendem Öffnungswinkel ab und erleichtert das Öffnen des Deckels.

Unsichtbares Scharnier mit herausnehmbarem Stift, Öffnungswinkel 180°
Picto 1 Picto 2 Picto 3 Picto 4

Unsichtbares Scharnier mit herausnehmbarem Stift, Öffnungswinkel 180°

Patentiertes unsichtbares Scharnier für Metallmöbel, die sich bis 180° öffnen.
Herausnehmberer Scharnierstift, welcher das Aushängen der Türen ermöglicht.
Sonderdokumentation mit Montageplan auf Anfrage.
Türdicke maximal: 1 mm.

Verstärkte unsichtbare Fitschen für Türstärken max. 20 mm - Öffnungswinkel 90°
Picto 1 Picto 2 Picto 3 Picto 4 Picto 5

Verstärkte unsichtbare Fitschen für Türstärken max. 20 mm - Öffnungswinkel 90°

Dieses Scharnier kann links oder rechts eingebaut werden und hat einen Zentrierstift, der ein Umkippenwährend der Montage verhindert.

Verstärkte unsichtbare Fitschen für Türstärken max. 26 mm - Öffnungswinkel 90°
Picto 1 Picto 2 Picto 3 Picto 4 Picto 5

Verstärkte unsichtbare Fitschen für Türstärken max. 26 mm - Öffnungswinkel 90°

Dieses Scharniere kann links oder rechts eingebaut werden und hat einen Zentrierstift, der ein Umkippenwährend der Montage verhindert.

Verstärkte unsichtbare Fitschen mit Scharnierbolzen quadratisch 16 mm - Öffnungswinkel 90°
Picto 1 Picto 2 Picto 3 Picto 4 Picto 5

Verstärkte unsichtbare Fitschen mit Scharnierbolzen quadratisch 16 mm - Öffnungswinkel 90°

Dieses Scharniere kann links oder rechts eingebaut werden und hat einen Zentrierstift, der ein Umkippenwährend der Montage verhindert.

Unsichtbare Fitsche mit Feder zum Anschweißen
Picto 1 Picto 2 Picto 3 Picto 4

Unsichtbare Fitsche mit Feder zum Anschweißen

Unsichtbare Fitschen mit Feder A
Picto 1 Picto 2 Picto 3 Picto 4

Unsichtbare Fitschen mit Feder A

Feder aus Edelstahl. Die Fitschen aus rohem und aus verzinktem Stahl haben einen Stift aus verzinktem Stahl.
Sprengring aus Edelstahl 1.4122.
Die Fitschen aus Edelstahl haben einen Stift aus 1.4301 Edelstahl.

Unsichtbare Fitschen mit Feder B
Picto 1 Picto 2 Picto 3 Picto 4

Unsichtbare Fitschen mit Feder B

Feder aus Edelstahl. Die Fitschen aus rohem und aus verzinktem Stahl haben einen Stift aus verzinktem Stahl.
Die Fitschen aus Edelstahl haben einen Stift aus 1.4301 Edelstahl.
Sprengring aus Edelstahl 1.4122.

Unsichtbares Scharnier mit Friktion - 130° Öffnungswinkel Nouveautés
Picto 1 Picto 2 Picto 3

Unsichtbares Scharnier mit Friktion - 130° Öffnungswinkel

Das Drehmoment (0,7 N.m.) kann zwischen -20% und +40% variieren.
Nur für den Einsatz im Innenbereich geeignet.
Kann sowohl für horizontale als auch für vertikale Anwendungen verwendet werden.
Zyklenfestigkeit: 20 000 Zyklen.
Stift: Edelstahl 1.4305
Hauptsächlich hergestellt aus Edelstahl, für eine vollständige Beschreibung der Materialien, bitte kontaktieren Sie uns.

3D einstellbares unsichtbares Scharnier Nouveautés
Picto 1 Picto 2 Picto 3

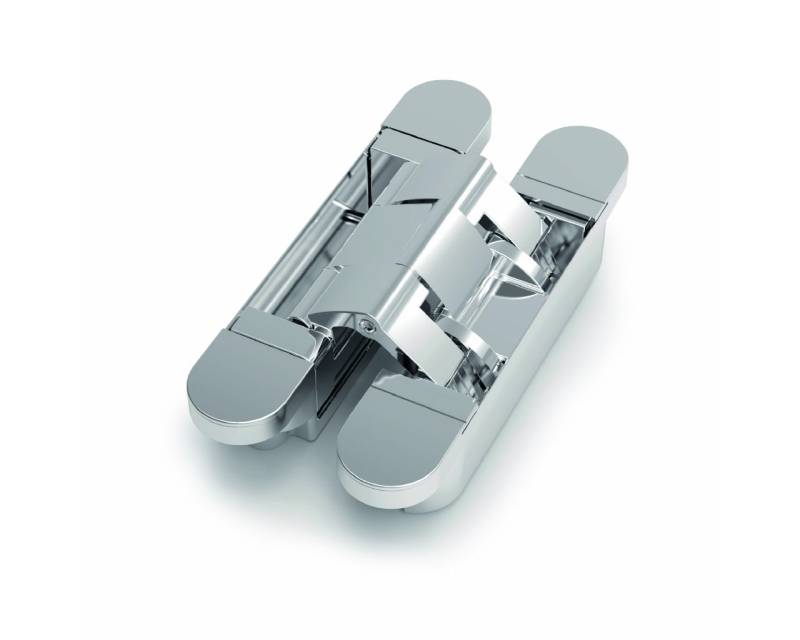

3D einstellbares unsichtbares Scharnier

Die 3-Dimensionale-Einstellfunktion ermöglicht die Vertikal-, Horizontal- und Tiefeneinstellung des Scharniers nach der Installation.
Kann in zwei Teile geteilt werden (eines für den Rahmen und eines für die Tür/Klappe), dies erleichtert die Anbringung.
Horizontale Einstellung: ±1.5 mm
Vertikale Verstellung: ±1.5 mm
Tiefenverstellung: ±1 mm
Türstärke: min. 23mm
Inklusive 4 Schrauben.
