Bisagras cuadradas

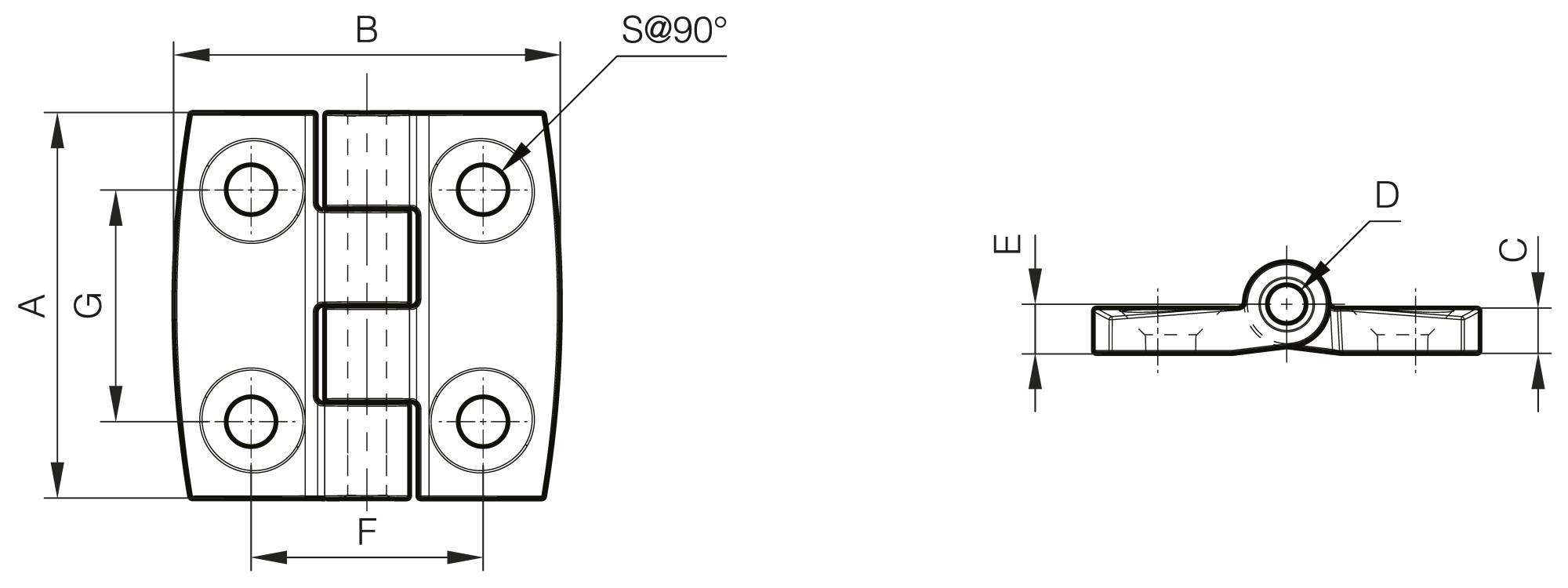

Bisagra de acero inoxidable de diseño cuadrado.
Bisagras: acero inoxidable 304. Pasador: acero inoxidable 304. Modelos equivalentes a bisagras de poliamida de diseño cuadrado (número de pieza 54-1-3565 y 54-1-3566).
| Axial load | Radial load | Load with 90° angle | |
|---|---|---|---|
| Tensile tests |  |
 |
 |
| References | Maximum load (N) | Maximum load (N) | Maximum load (N) |
| 72-1-4416 | 12458 | 16525 | 9347 |
| 72-1-4417 | 12469 | 18225 | 14868 |
Los valores indicados proceden de ensayos realizados por PINET en las condiciones mencionadas en el enlace siguiente. En ningún caso sustituyen a los cálculos o pruebas de validación que el cliente debe realizar en su aplicación con la bisagra.
