Charnières à ressort profil aluminium 0,70 N.m - diamètre 13
Picto 1 Picto 2 Picto 3 Picto 4 Picto 5
Charnières à ressort profilé aluminium

Charnières à ressort profil aluminium 0,70 N.m - diamètre 13

Couple du ressort ouvrant :
M(0°) : 0,7 N.m / M(90°) : 0,45 N.m / M(180°) : 0,23 N.m
Couple du ressort fermant :
M(0°) : 0,23 N.m / M(90°) : 0,45 N.m / M(180°) : 0,7 N.m

Cette charnière existe dans 3 autres versions : avec axe libre, à friction ou à encliquetage.
zoom
Vue 3D
CAO
QR Code
Demander un devis

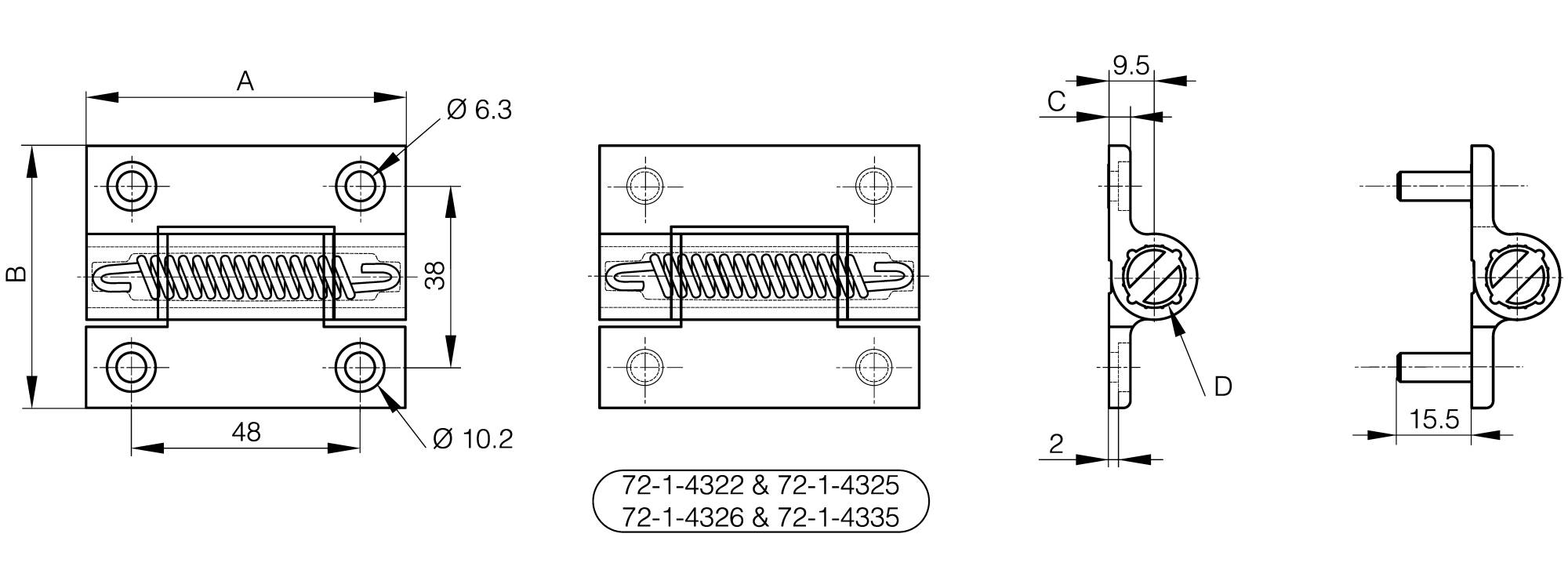

Réference
Charge
Matière Finition A B C D Note Poids (g)
fiche cao Charge Stock
NS Articles non stockés disponibles sur commande
Faire défiler horizontalement
Charnières à ressort profil aluminium 0,70 N.m - diamètre 13
Charge Axiale Charge Radiale Charge avec angle de 90°
Essais de Tractions Charge maximum (N) Charge maximum (N) Charge maximum (N)
Références Charge maximum (N) Charge maximum (N) Charge maximum (N)
72-1-4218 4200 5000 4000
72-1-4219 4200 5000 4000
72-1-4294 4200 5000 4000
72-1-4295 4200 5000 4000
72-1-4272 4200 5000 4000
72-1-4273 4200 5000 4000
72-1-4377 4200 5000 4000
72-1-4375 4200 5000 4000
72-1-4380 4200 5000 4000
72-1-4322 4200 5000 4000
72-1-4381 4200 5000 4000
72-1-4335 4200 5000 4000
72-1-4376 4200 5000 4000
72-1-4379 4200 5000 4000
72-1-4326 4200 5000 4000
72-1-4378 4200 5000 4000
72-1-4374 4200 5000 4000
72-1-4325 4200 5000 4000
Conditions et protocoles d'essai
72-1-4218 72-1-4219 72-1-4294 72-1-4295 72-1-4272 72-1-4273 72-1-4377 72-1-4375 72-1-4380 72-1-4322 72-1-4381 72-1-4335 72-1-4376 72-1-4379 72-1-4326 72-1-4378 72-1-4374 72-1-4325
