Charnières à ressort profil aluminium 0,35 N.m - diamètre 13
Picto 1 Picto 2 Picto 3 Picto 4 Picto 5
Charnières à ressort profilé aluminium

Charnières à ressort profil aluminium 0,35 N.m - diamètre 13

Couple du ressort ouvrant :
M(0°) : 0,35 N.m / M(90°) : 0,24 N.m / M(180°) : 0,12 N.m
Couple du ressort fermant :
M(0°) : 0,12 N.m / M(90°) : 0,24 N.m / M(180°) : 0,35 N.m

Cette charnière existe dans 3 autres versions : avec axe libre, à friction ou à encliquetage.
zoom
Vue 3D
CAO
QR Code
Demander un devis
Réference
Charge

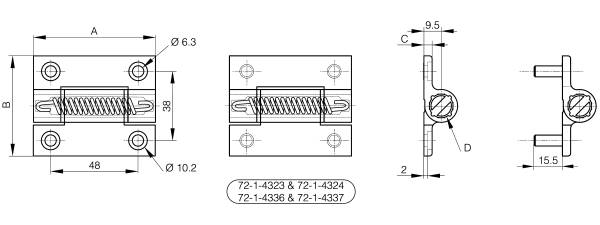

Matière Finition A B C D Note Poids (g)
fiche cao Charge Stock
NS Articles non stockés disponibles sur commande
Faire défiler horizontalement
Charnières à ressort profil aluminium 0,35 N.m - diamètre 13
Charge Axiale Charge Radiale Charge avec angle de 90°
Essais de Tractions Charge maximum (N) Charge maximum (N) Charge maximum (N)
Références Charge maximum (N) Charge maximum (N) Charge maximum (N)
72-1-4220 4200 5000 4000
72-1-4221 4200 5000 4000
72-1-4292 4200 5000 4000
72-1-4293 4200 5000 4000
72-1-4286 4200 5000 4000
72-1-4287 4200 5000 4000
72-1-4372 4200 5000 4000
72-1-4323 4200 5000 4000
72-1-4336 4200 5000 4000
72-1-4370 4200 5000 4000
72-1-4366 4200 5000 4000
72-1-4324 4200 5000 4000
72-1-4337 4200 5000 4000
72-1-4371 4200 5000 4000
72-1-4368 4200 5000 4000
72-1-4369 4200 5000 4000
72-1-4373 4200 5000 4000
72-1-4367 4200 5000 4000
Conditions et protocoles d'essai
72-1-4220 72-1-4221 72-1-4292 72-1-4293 72-1-4286 72-1-4287 72-1-4372 72-1-4323 72-1-4336 72-1-4370 72-1-4366 72-1-4324 72-1-4337 72-1-4371 72-1-4368 72-1-4369 72-1-4373 72-1-4367
