Charnières à ressort profil aluminium 1,3 N.m - diamètre 13
Picto 1 Picto 2 Picto 3 Picto 4 Picto 5
Charnières à ressort profilé aluminium

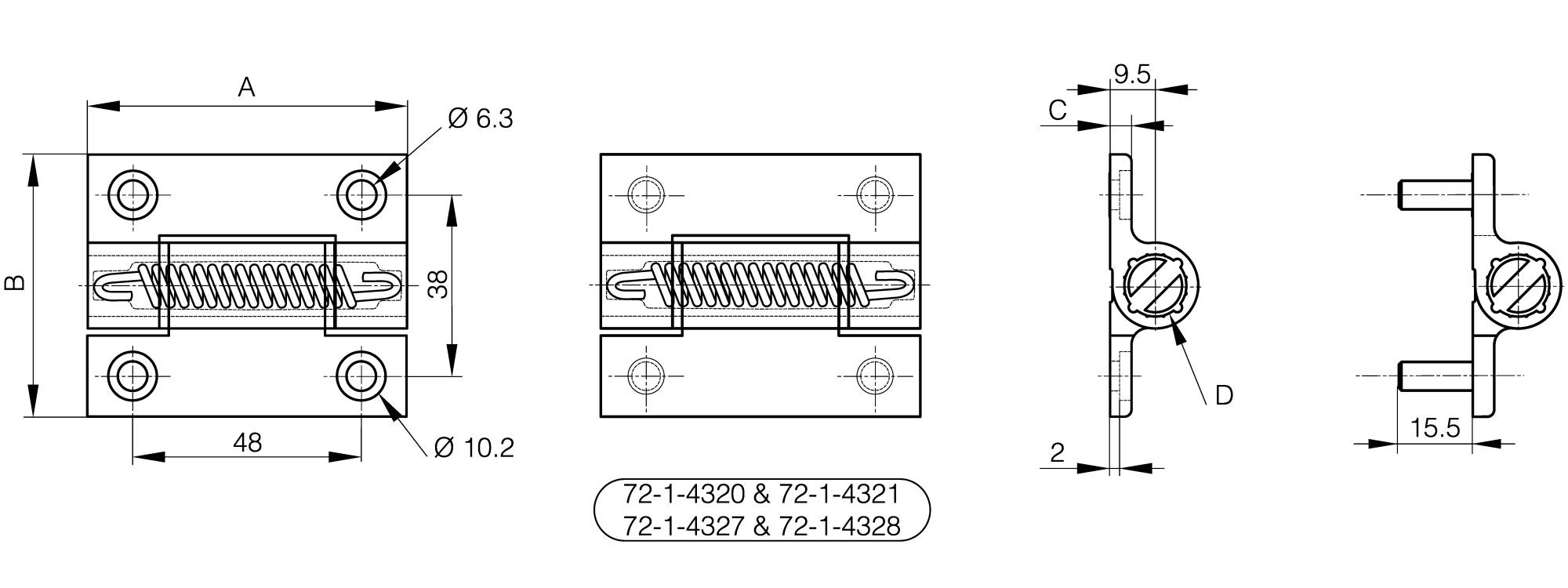

Charnières à ressort profil aluminium 1,3 N.m - diamètre 13

Couple du ressort ouvrant :
M(0°) : 1,3 N.m / M(90°) : 1,1 N.m / M(180°) : 0,9 N.m
Couple du ressort fermant :
M(0°) : 0,5 N.m / M(90°) : 0,7 N.m / M(180°) : 1 N.m

Cette charnière existe dans 3 autres versions : avec axe libre, à friction ou à encliquetage.
zoom
Vue 3D
CAO
QR Code
Demander un devis
Réference
Charge
Matière Finition A B C D Note Poids (g)
fiche cao Charge Stock
NS Articles non stockés disponibles sur commande
Faire défiler horizontalement
Charnières à ressort profil aluminium 1,3 N.m - diamètre 13
Charge Axiale Charge Radiale Charge avec angle de 90°
Essais de Tractions Charge maximum (N) Charge maximum (N) Charge maximum (N)
Références Charge maximum (N) Charge maximum (N) Charge maximum (N)
72-1-4222 4200 5000 4000
72-1-4223 4200 5000 4000
72-1-4296 4200 5000 4000
72-1-4297 4200 5000 4000
72-1-4260 4200 5000 4000
72-1-4261 4200 5000 4000
72-1-4385 4200 5000 4000
72-1-4327 4200 5000 4000
72-1-4382 4200 5000 4000
72-1-4384 4200 5000 4000
72-1-4386 4200 5000 4000
72-1-4389 4200 5000 4000
72-1-4388 4200 5000 4000
72-1-4320 4200 5000 4000
72-1-4328 4200 5000 4000
72-1-4383 4200 5000 4000
72-1-4387 4200 5000 4000
72-1-4321 4200 5000 4000
Conditions et protocoles d'essai
72-1-4222 72-1-4223 72-1-4296 72-1-4297 72-1-4260 72-1-4261 72-1-4385 72-1-4327 72-1-4382 72-1-4384 72-1-4386 72-1-4389 72-1-4388 72-1-4320 72-1-4328 72-1-4383 72-1-4387 72-1-4321
