Charnières en polymères avec broche
La broche est en inox 303.

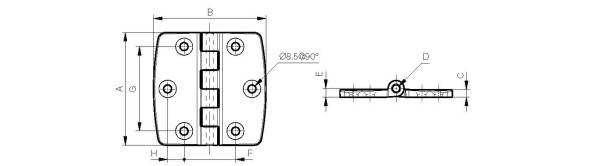

Charnières polyamide chargées en fibre de carbone carrées 6 trous
Les charnières sont en PA 6,6 chargées 30% fibre de carbone.La broche est en inox 303.

Charge Axiale | Charge Radiale | Charge avec angle de 90° | |
---|---|---|---|
Essais de Tractions | |||
Références | Charge maximum (N) | Charge maximum (N) | Charge maximum (N) |
54-1-3558 | 10898 | 10170 | 3350 |
54-1-3561 | 10000 | 11269 | 3120 |
Les valeurs énoncées sont issues des essais faits par PINET selon les conditions mentionnées dans le lien ci dessous.Cela ne remplace en aucun cas les calculs ou essais de validation que doit faire le client sur son application avec la charnière .
Conditions et protocoles d'essai
