Charnières à ressort avec effet d'amortissement

Charnières à ressort avec amortissement à la fermeture

Pour axe horizontal (75-1-0009) et pour axe vertical (75-1-0015).
La tension du ressort permet une fermeture facilitée de l'ouvrant.
L'amortissement permet d'éviter à l'ouvrant de claquer.

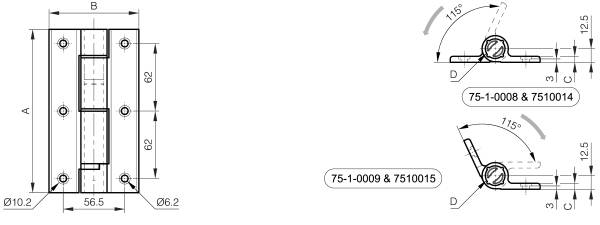

- L'amortissement se fait dans le sens de la flèche indiqué sur le plan.
- Pour ne pas endommager le système d'amortissement, la charnière s'articule sur un angle de 115° maximum. Angle limité par une butée intégrée.
- Ne pas forcer le mouvement d'un ouvrant dans le sens de l'amortissement : le produit pourrait être sérieusement endommagé.
- L'amortissement fonctionne correctement lorsque l'ouvrant est ouvert à plus de 90° avant d'être relâché (amorçage).

- Le couple d'amortissement d'une charnière est compris entre 1,7 et 2,5 N.m.
- Le couple du ressort est différent suivant les modèles :
Couple du ressort fermant pour 75-1-0009 : M(0°) : 2,68 Nm / M(115°) : 3,65 Nm
Couple du ressort fermant pour 75-1-0015 : M(0°) : 1,45 Nm / M(115°) : 2,28 Nm

- Température de fonctionnement : 0 à + 40°C.

Nous consulter pour plus d'informations.
Demander un devis
Réference
Matière Finition Couple A B C D Note Poids (g)
fiche cao Stock
