Système invisible articulation 2 axes

Articulation 2 axes - T-Turn®

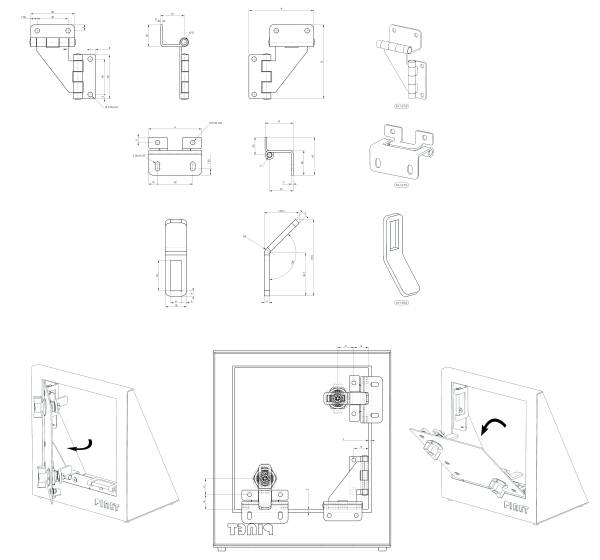

Le système invisible articulation 2 axes (T-turn®) permet l'ouverture et la fermeture suivant deux axes.

Il doit être composé de :

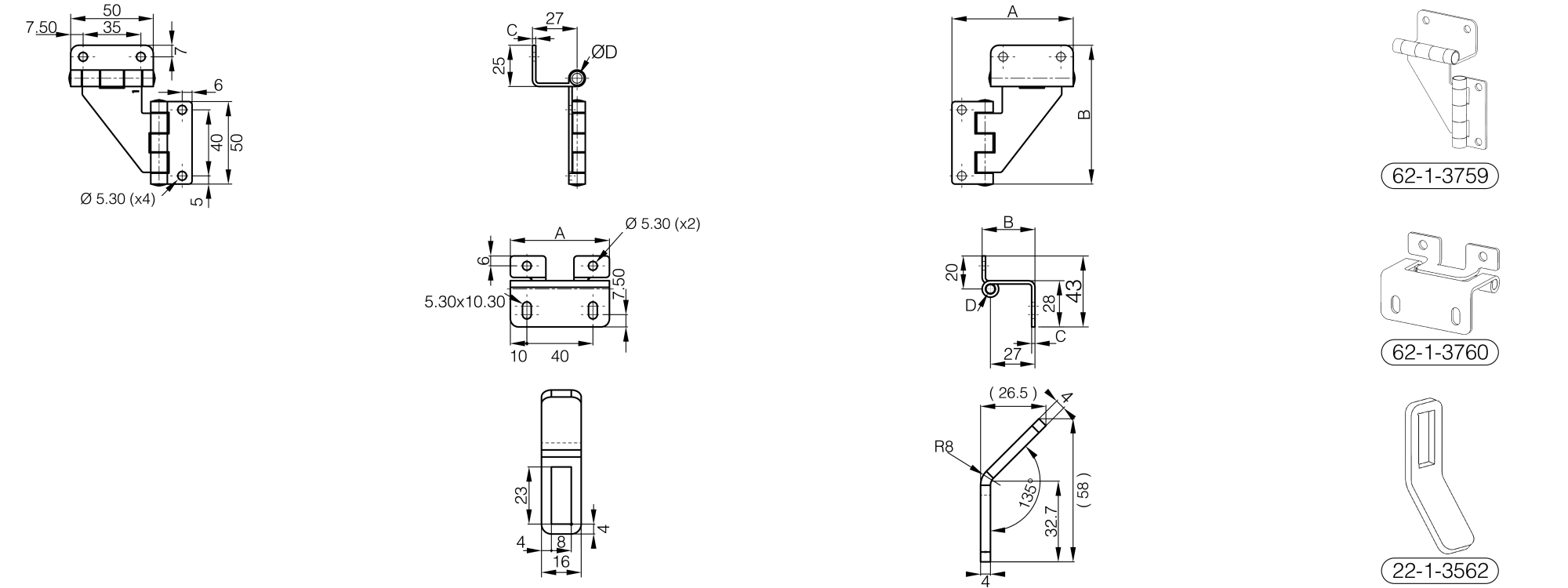

- (x1) Charnière d'angle invisible (62-1-3759)
- (x2) Charnières dégondable invisible (62-1-3760)
- (x2) Cames (22-1-3562)
-(x2) Quart de tour (au choix du client)

La came a été développée spécifiquement pour cette application. Elle est compatible avec un quart de tour de longueur 18 mm sous collerette et d'un carré d'entrainement de 8x8 mm sur 4 mm de long. La fixation se fera avec une vis M6.
Prévoir un jeu de 4,5 mm mini entre le dormant et l'ouvrant.
Si nécessaire, nous consulter pour plus d'information et adaptation.
Demander un devis
Réference
Matière Finition A B C D Matière broche Poids (g)
fiche cao Stock
