Aluminiumprofil-Federscharniere 0,35 N.m

Aluminiumprofil-Federscharniere

Aluminiumprofil-Federscharniere 0,35 N.m - Durchmesser 13

Öffnungsfederdrehmoment:
M(0°): 0,35 N.m / M(90°): 0,24 N.m / M(180°): 0,12 N.m
Schließfederdrehmoment:
M(0°): 0,12 N.m / M(90°): 0,24 N.m / M(180°): 0,35 N.m

Dieses Scharnierprofil existiert in drei weiteren Versionen: frei schwingend, mit Friktion oder mit Rastmechanismus.

Angebotsanfrage

Referenz

	Belastbarkeit

Material

Dekor

Ausführung

Gewicht (g)

Daten	cao	Belastbarkeit	Lager

72-1-4220

Alu 6060 T5

eloxiert farblos

67 mm

55 mm

4.5 mm

Feder öffnend

62 g

72-1-4221

Alu 6060 T5

eloxiert schwarz

67 mm

55 mm

4.5 mm

Feder öffnend

60 g

72-1-4292

Alu 6060 T5

eloxiert farblos

67 mm

55 mm

4.5 mm

Feder öffnend / Auslieferung gerade

63 g

72-1-4293

Alu 6060 T5

eloxiert schwarz

67 mm

55 mm

4.5 mm

Feder öffnend / Auslieferung gerade

63 g

72-1-4286

Alu 6060 T5

eloxiert farblos

67 mm

55 mm

4.5 mm

Feder schließend

63 g

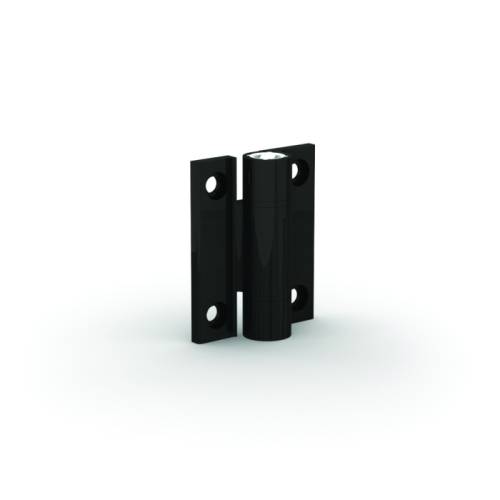

72-1-4287

Alu 6060 T5

eloxiert schwarz

67 mm

55 mm

4.5 mm

Feder schließend

63 g

72-1-4372

Alu 6060 T5

eloxiert bronze

67 mm

55 mm

4.5 mm

Feder schließend

60 g

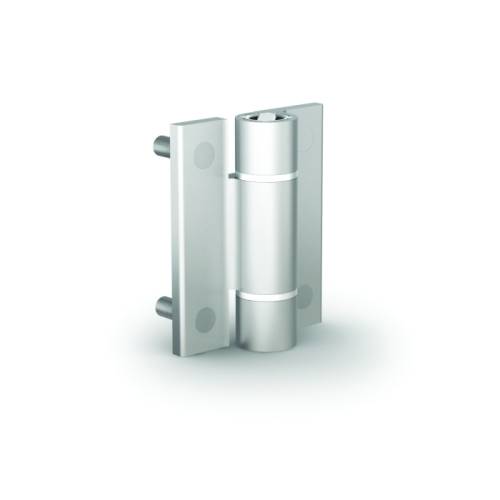

72-1-4323

Alu 6060 T5

eloxiert farblos

67 mm

55 mm

4.5 mm

Feder öffnend / Auslieferung gerade / mit M6 Bolzen

80 g

72-1-4336

Alu 6060 T5

eloxiert farblos

67 mm

55 mm

4.5 mm

Feder schließend / mit M6 Bolzen

79 g

72-1-4370

Alu 6060 T5

eloxiert blau

67 mm

55 mm

4.5 mm

Feder schließend

60 g

72-1-4366

Alu 6060 T5

eloxiert blau

67 mm

55 mm

4.5 mm

Feder öffnend / Auslieferung gerade

60 g

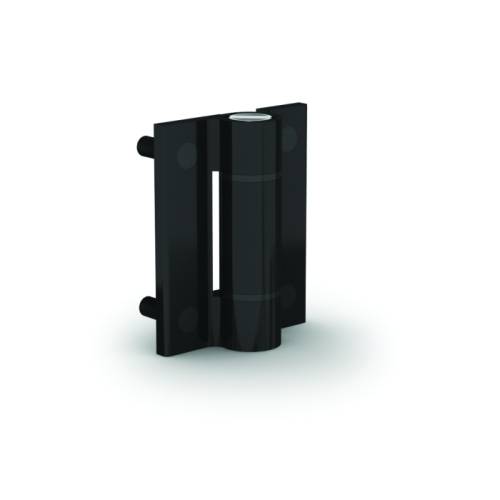

72-1-4324

Alu 6060 T5

eloxiert schwarz

67 mm

55 mm

4.5 mm

Feder öffnend / Auslieferung gerade / mit M6 Bolzen

80 g

72-1-4337

Alu 6060 T5

eloxiert schwarz

67 mm

55 mm

4.5 mm

Feder schließend / mit M6 Bolzen

79 g

72-1-4371

Alu 6060 T5

eloxiert rot

67 mm

55 mm

4.5 mm

Feder schließend

60 g

72-1-4368

Alu 6060 T5

eloxiert bronze

67 mm

55 mm

4.5 mm

Feder öffnend / Auslieferung gerade

60 g

72-1-4369

Alu 6060 T5

eloxiert gold

67 mm

55 mm

4.5 mm

Feder öffnend / Auslieferung gerade

60 g

72-1-4373

Alu 6060 T5

eloxiert gold

67 mm

55 mm

4.5 mm

Feder schließend

60 g

72-1-4367

Alu 6060 T5

eloxiert rot

67 mm

55 mm

4.5 mm

Feder öffnend / Auslieferung gerade

60 g

NS Nicht vorrätige Artikel können bestellt werden

Scrollen Sie horizontal

Charnières à ressort profil aluminium 0,35 N.m - diamètre 13

	Axiale Belastung	Radiale Belastung	Last mit 90° Winkel
Zugversuche
Referenzen	Maximale Belastung (N)	Maximale Belastung (N)	Maximale Belastung (N)
72-1-4220	4200	5000	4000
72-1-4221	4200	5000	4000
72-1-4292	4200	5000	4000
72-1-4293	4200	5000	4000
72-1-4286	4200	5000	4000
72-1-4287	4200	5000	4000
72-1-4372	4200	5000	4000
72-1-4323	4200	5000	4000
72-1-4336	4200	5000	4000
72-1-4370	4200	5000	4000
72-1-4366	4200	5000	4000
72-1-4324	4200	5000	4000
72-1-4337	4200	5000	4000
72-1-4371	4200	5000	4000
72-1-4368	4200	5000	4000
72-1-4369	4200	5000	4000
72-1-4373	4200	5000	4000
72-1-4367	4200	5000	4000

Die angegebenen Werte ergeben sich aus den Tests, die von PINET gemäß den im folgenden Link genannten Bedingungen durchgeführt wurden.Dies ersetzt in keiner Weise die Berechnungen oder Validierungstests, die der Kunde an seiner Anwendung mit dem Scharnier durchführen muss.

Prüfbedingungen und -protokolle
