Charnières avec amortissement intégré
- Vendues par paire (type 1 avec type 2).
- Chaque fiche contient une cartouche amortissement qui s’articule sur un angle de 115°.
- La fiche type 1 possède une extrémité de couleur grise et l’amortissementse fait dans le sens horaire.

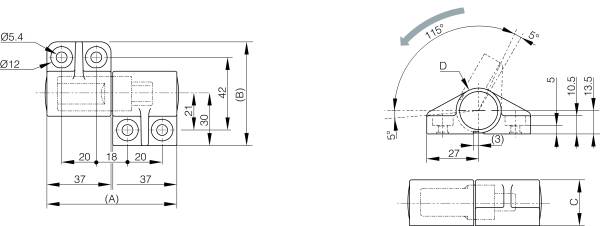

- La fiche type 2 possède une extrémité de couleur blanche et l’amortissement se fait dans le sens anti-horaire (version montrée sur le dessin).
- Si l’angle d’ouverture dépasse 115° (+/- 5°), la cartouche casse et l’amortissement ne se fait plus.
- Il est impératif de prévoir une butée externe pour ne pas endommager le produit.
Sans système de butée, le produit ne pourra pas fonctionner correctement.
- Le produit peut être installé comme indiqué sur les schémas ci-dessous.
- Ne pas forcer le mouvement d’un ouvrant dans le sens de l’amortissement : le produit pourrait être sérieusement endommagé.
- L’amortissement fonctionne correctement lorsque l’ouvrant est ouvert à plus de 90° avant d’être relâché (amorçage).
- Le couple d’amortissement pour une fiche type 1 avec une fiche type 2 est compris entre :
• 3 et 5 N.m pour la référence 12-7-4280.
• 5 et 7 N.m pour la référence 12-7-4241.
- Calcul du couple d’amortissement nécessaire à une application :
Couple (N.m) = H(m) x ½ x W (kg) x 9,8 avec :
• H = hauteur de l’ouvrant en mètre.
• W = poids de l’ouvrant en kilo.
- Température de fonctionnement : 0 à +40°C.
Fiches avec amortissement intégré
- Ce produit se compose de 2 fiches (type 1 et type 2) et permet d’amortir un ouvrant à la fermeture.- Vendues par paire (type 1 avec type 2).
- Chaque fiche contient une cartouche amortissement qui s’articule sur un angle de 115°.
- La fiche type 1 possède une extrémité de couleur grise et l’amortissementse fait dans le sens horaire.
- La fiche type 2 possède une extrémité de couleur blanche et l’amortissement se fait dans le sens anti-horaire (version montrée sur le dessin).
- Si l’angle d’ouverture dépasse 115° (+/- 5°), la cartouche casse et l’amortissement ne se fait plus.
- Il est impératif de prévoir une butée externe pour ne pas endommager le produit.
Sans système de butée, le produit ne pourra pas fonctionner correctement.
- Le produit peut être installé comme indiqué sur les schémas ci-dessous.
- Ne pas forcer le mouvement d’un ouvrant dans le sens de l’amortissement : le produit pourrait être sérieusement endommagé.
- L’amortissement fonctionne correctement lorsque l’ouvrant est ouvert à plus de 90° avant d’être relâché (amorçage).
- Le couple d’amortissement pour une fiche type 1 avec une fiche type 2 est compris entre :
• 3 et 5 N.m pour la référence 12-7-4280.
• 5 et 7 N.m pour la référence 12-7-4241.
- Calcul du couple d’amortissement nécessaire à une application :
Couple (N.m) = H(m) x ½ x W (kg) x 9,8 avec :
• H = hauteur de l’ouvrant en mètre.
• W = poids de l’ouvrant en kilo.
- Température de fonctionnement : 0 à +40°C.
