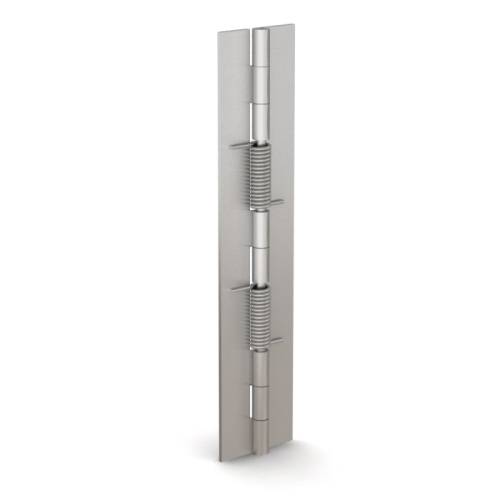

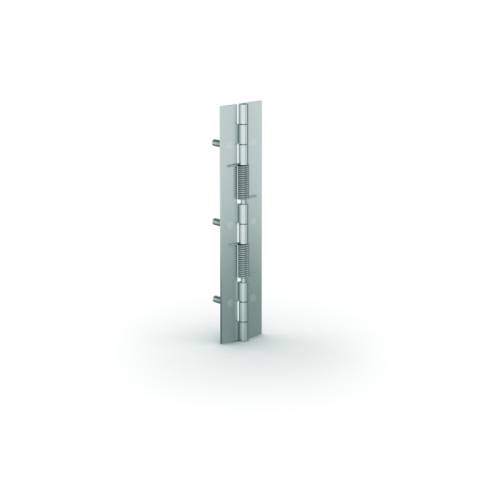

Cerniere a molla con nocche laminate
Cerniere di apertura a molla lunghe 180 mm
Forza della molla di apertura: M(0°): 1,7 Nm / M(90°): 1,1 Nm / M(180°): 0,56 Nm Molla in acciaio inossidabile.
NS
Articles non stockés
| Axial load | Radial load | Load with 90° angle | |
|---|---|---|---|
| Tensile tests |  |
 |
 |
| References | Maximum load (N) | Maximum load (N) | Maximum load (N) |
| 71-1-3806 | 10750 | 4150 | 4710 |
| 71-1-3890 | 10750 | 4150 | 4710 |
I valori indicati sono tratti da test effettuati da PINET nelle condizioni indicate nel link sottostante. Questo non sostituisce in alcun modo i calcoli o i test di convalida che il cliente deve eseguire sulla propria applicazione con la cerniera.
